CNC Bearbeitungszentrum PRO-MASTER 7225 Black Matrix: Exzellente Bearbeitungsergebnisse mit 5 interpolierenden Achsen

5-Achsen CNC Maschine PRO-MASTER Black Matrix von HOLZHER - Holz- und Plattenbearbeitung auf höchstem Niveau

Die PRO-MASTER 7225 Black Matrix bietet enorme Flexibilität und höchste Bedienfreundlichkeit. Das neue 5-Achs CNC-Bearbeitungszentrum ermöglicht durch ihre hochwertigen Komponenten Präzision und Betriebssicherheit auf Jahre. Dies beinhaltet unter anderem abgedeckte, gehärtete und geschliffene Linearführungen auf allen Achsen. Zudem werden durch die optimierten, extrem steifen Maschinen- und Fahrständerständer exzellente Bearbeitungsergebnisse erreicht. Die Präzisions-Kugelrollspindeln für die Z-Achse und die schrägverzahnte geschliffene Zahnstange in X- und Y-Richtung ermöglichen eine hochpräzise Bearbeitung über die gesamte Maschinenlänge. Und das beste: nur bei HOLZ-HER CNC bekommen Sie 10 Jahre Garantie auf alle Linearführungen!

Die PRO-MASTER 7225 Black Matrix verfügt über eine modernste Steuerungs- und Antriebstechnologie mit kraftvollen Direktantrieben auf allen voll interpolierenden Achsen. Durchzugsstarke Fräsaggregate mit ausgezeichneten Leistungskurven und höchster Laufruhe setzen Ihre Kreativität in Produkte mit höchster Bearbeitungsgüte um. Das Bohraggregat ist für kurze Taktzeiten und variantenreiche Bearbeitungen ausgelegt.

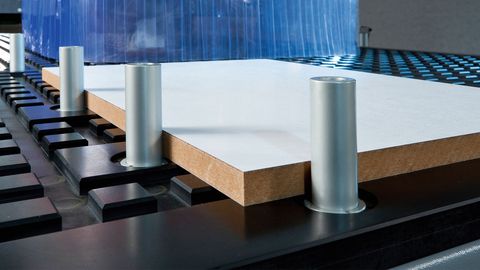

Der präzise gefräste „High-Flow-Vakuum-Tisch“ sorgt für sicheren Halt der Werkstücke. Die Anschlagbolzen sind eloxiert und geführt in gehärteten und nachstellbaren Exzenterbuchsen für dauerhaft genaue Nullpunkte. Mitfahrende Werkzeugwechsler und feststehende Pick-Up Wechsler sorgen für kurze Werkzeugwechselzeiten.

Preise
x

Unterschiedliche Anforderungen - Unterschiedliche Preise

Der Preis für eine HOLZHER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche Beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.

Mehr Informationen

Technische Daten

Tabelle öffnen

Video

PRO-MASTER 7225

Technische Details

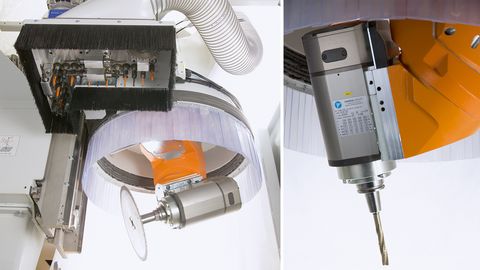

Power-5-Achs-Fräsaggregat "Matrix"

Power-5-Achs-Fräsaggregat mit bis zu 17 kW
Power-5-Achs-Fräsaggregat für die Pro-Master Black Matrix
Power-5-Achs-Fräsaggregat: kardanischer Bearbeitungskopf mit bis zu 17 kW

Die „Fünfte Dimension“ in der Holzbearbeitung

Der kardanische Bearbeitungskopf mit bis zu 17 kW (Standard 10 kW) sorgt für eine präzise Fertigung von komplex geschwungenen oder gekrümmten Teilen wie Treppenläufen oder Möbel- und Modellbauformen in aufwändigem Design. Der kompakte, kraftvolle und voll interpolierende Bearbeitungskopf arbeitet mit bis zu 24.000 min Umdrehungen pro Minute und ist durch seine keramischen Lager und die Flüssigkeitskühlung extrem belastbar.

Die Besonderheit der optionalen 17-kW Spindel (S6), ist die PRO-TORQUE Technologie, das durch eine automatisierte, mechanische Fixierung der A- und C-Achse extrem hohe Drehmomente an der Spindel zulässt. Eine optimale Absaugung wird durch die 8-fach verstellbare Absaughaube erreicht.

CabinetControl - Möbel einfach Programmieren

CabinetControl – Software zum einfachen Erstellen von Korpusmöbeln
Die hochwertige und bedienerfreundliche HOLZ-HER Maschinensteuerung
Erstellt das CNC-Bearbeitungsprogramm automatisch per Knopfdruck

CabinetControl – Software zum einfachen Erstellen von Korpusmöbeln

Die hochwertige und bedienerfreundliche HOLZ-HER Maschinensteuerung ist integraler Bestandteil der Maschinenkonzeption. Zum Ausstattungspaket gehört das CAMPUS / NC Hops mit Büro- und Maschinenlizenz und die vollwertige CAD Software aCADemy. Die integrierte Möbeldesignsoftware CabinetControl Base rundet das Paket vollwertig ab. Dieses Angebot schafft die Voraussetzungen für eine effektive Bearbeitung und komfortable Bedienung durch Barcodeschnittstelle, Handbediengerät, Importmöglichkeiten und vieles mehr.

  • CabinetControl Base bereits Standard im Softwarepaket.
  • Gestaltung von Korpusmöbeln.
  • Ansichten in 2-D und 3-D darstellbar.
  • Schnelle Anpassung an individuelle Wünsche des Möbelkäufers.
  • Perfekte Präsentation der Möbel.
  • Automatische Erstellung der Zuschnittpläne.
  • Erstellt das CNC-Bearbeitungsprogramm automatisch per Knopfdruck.
  • Optionale Profiversion CabinetControl PRO zusätzlich mit Bibliothek, Kalkulation, Datenübergabe an Druckbalkensäge etc. Ideal auch für Küchen und Raumplanung.

CabinetControl Pro - Perfekte 3D-Raumplanung mit Korpusgenerator

Cabinet Control Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation.
Cabinet Control Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation.
Cabinet Control Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation.

CabinetControl Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation. Planen Sie Möbel oder gestalten Sie ganze Wohnsituationen. Unterstützen Sie das Vorstellungsvermögen Ihres Kunden für schnellere Entscheidungen. Präsentieren Sie die geplanten Möbel fotorealistisch aus jeder Perspektive direkt beim Kunden vor Ort.

Möbel

  • Planen Sie Ihre Möbel in verschiedenen Raumsituationen: Kleiderschränke, Dachschrägenschränke, Gaubenschränke, Küchen, Badmöbel, Büromöbel, Garderoben, Schiebetürschränke, Wohnzimmermöbel, Anrichten, Einbauschränke, Hifi- und TV-Möbel, Theken, Betten, Tische etc.

Einfach

  • Als Schreiner wissen Sie, wie Möbel gebaut werden. Sie gelangen mit wenigen Eingaben direkt zur fertigen Planung, ganz ohne CAD-Kenntnisse. Von dort ist es nur noch ein Knopfdruck und alle Daten für die Fertigung stehen bereit. So gelangen Sie einfach und schnell zur Planung und Arbeitsvorbereitung.

Planen

  • Gemeinsam mit Ihrem Kunden planen und präsentieren Sie zügig und anschaulich seine Möbel. Jeden spontanen Änderungswunsch setzen Sie direkt um und Ihr Kunde weiß sofort ganz genau, was er bekommt. Das erleichtert seine Entscheidung und Sie kommen schneller zum Auftrag.

Mit der Planung sind automatisch die Zuschnittdaten und die CNC-Programme für Ihre HOLZ-HER Plattensäge und die HOLZ-HER CNC Maschine erzeugt. Die Zusatzoption TrunRAY perfektioniert die Darstellung der erstellten Renderings.

CAMPUS 5-Achs-Module - 3D Simulation

CAMPUS 5-Achs-Modul Simultanfräsen

3D-Abtragssimulation als Standardfeature

Bereits in der Grundausstattung werden die PRO-MASTER Maschinen mit einer ausgereiften 3D-Abtragssimulation geliefert. Als Zusatzoption kann die CAMPUS 3D-Maschinensimulation bestellt werden. Diese bietet:

  • Kollisionsüberwachung
  • Dreidimensionale Simulation der Maschinenbewegungen und des Materialabtrags am Werkstück
  • Grafische Darstellung von Bearbeitungskopf, Werkzeug und Werkzeugaufnahme, Tisch und Spannmittel.

Echtes High-Speed-5-Achs-Fräsen mit CURVE 3D

Für 5-Achs Power User bietet das optionale CURVE 3D Performance Paket zusätzliche Vorteile. Damit wird die erstklassige Leistung der 5-Achs-Spindel für echtes High-Speedfräsen mit perfekten Ergebnissen genutzt. Das CURVE 3D Modul ist auch ideal zur Steigerung der Leistung bei Anbindung von CAD/CAM Fremdsoftware und bietet perfekte Spline-Interpolationen.

CAMPUS 5-Achs-Modul Simultanfräsen

Das Ergänzungsmodul zu NC-HOPS unterstützt die interpolierende 5-Achs-Bearbeitung in vielen Bereichen, zum Beispiel:

  • 5-Achs-Simultanfräsen.
  • Unterstützung der 5-Achs-Interpolation durch obere und untere Leitkurve (Simultanbearbeitung).
  • Zwei Konturen auf definierten Layern werden als 5-achsige Bearbeitung interpretiert.

Integrierter Bohrkopf

Integrierter Bohrkopf 16- bzw. 24-Spindeln

Mit den integrierten Bohrköpfen ist die PRO-MASTER perfekt bestückt.

16-Spindler

  • Bohraggregat mit 10 Vertikalspindeln (X = 6 / Y = 4)
  • Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

24-Spindler

  • Bohraggregat mit 18 Vertikalspindeln (X = 11 + 2 / Y = 6)
  • Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

Bearbeitungskopf - optimiert für die Praxis

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der PRO-MASTER Serie

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der PRO-MASTER Serie ist multifunktional ausgestattet und perfekt bestückt für die rationelle Fertigung einfacher und komplexer Korpusteile im Dauereinsatz.

Die integrierte und kompakte Bauweise macht den Bearbeitungskopf zum Vorbild in Dynamik, Beschleunigung und Positioniergenauigkeit. Bereits in der Basisbestückung bietet die PRO-MASTER Serie ein breites Bearbeitungsspektrum.

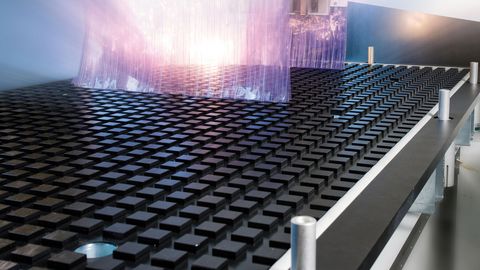

Hoch-Flexibler Nestingtisch

Hoch-flexibler Nestingtisch - Nesting-Technologie für die rationelle Fertigung
High-Flow Nesting Table - Nesting-Technologie für die rationelle Fertigung
Hoch flexibler Nesting Tisch - Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

High-Flow Nesting Table

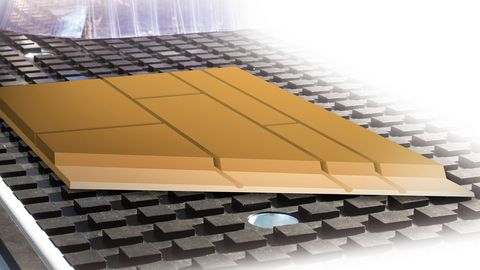

Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

  • Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
  • Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
  • Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.
  • 4 Bearbeitungsfelder vorne (150 mm Hub) und hinten (70 mm Hub) mit Anschlägen.

Viel Platz für alle Werkzeugbestückungen

Der mitfahrende Tellerwechsler mit 12 oder 18 Werkzeugplätzen
14-fach oder 16-fach-Linearwechsler
Viel Platz für variantenreiche Werkzeugbestückungen

Der mitfahrende Tellerwechsler mit 12 oder 18 Werkzeugplätzen sorgt für kurze Rüstzeiten und höchste Produktivität. Für Sägeblätter bis Ø 350 mm steht ein spezieller Pick-Up Wechsler zur Verfügung.

Ergänzend gibt es Pick-up-Wechsler mit zwei Plätzen für große Winkelgetriebe sowie 14-fach oder 16-fach-Linearwechsler für umfangreiche Werkzeugausstattungen.

Für werkzeugintensive Anwendungen, wie zum Beispiel im Fensterbau, kann die Ausstattung um einen zusätzlichen Shuttle-Wechsler mit bis zu 60 Werkzeugplätzen ergänzt werden.

Innovative Wechselaggregate

Wechselaggregaten für unterschiedlichste Anwendungen

Ihr Vorsprung für hohe Produktqualität

Eine Vielzahl von Wechselaggregaten für unterschiedlichste Anwendungen stehen für alle Maschinen der PRO-MASTER Serie zur Auswahl. Diese reichen von herkömmlichen Mehrspindlern, Schlosskasten- und Sägeaggregaten bis zu Sonderanwendungen wie Hohlstemmmeißeln und Schneideaggregate für die Bearbeitung von Schaumstoffen etc.

Für präzise Winkelschnitte und Bohrungen sind Winkelschwenkgetriebe mit digitaler Winkelanzeige und zentraler Winkelverstellung lieferbar.

TouchLabel - Überblick beim Etikettieren

TouchLabel - der im Paket enthaltene Etikettendrucker erzeugt selbstklebende Barcode Etiketten
TouchLabel - die perfekte Lösung beim Etikettieren

TouchLabel - die perfekt Lösung beim Etikettieren

Der 21.5" TouchScreen bietet den perfekten Überblick über das Bearbeitungsergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.

Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.

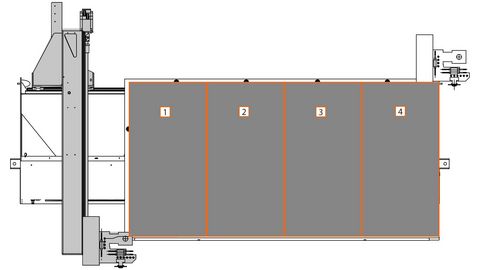

Mehrkreis Vakuumsysteme

Flexible Vakuumzonen für variable Plattengrößen

Flexible Vakuumzonen für variable Plattengrößen

Die optionalen Mehrkreis-Vakuumsysteme geben Ihnen die Möglichkeit über die Steuerung den Nestingtisch in verschiedene Vakuumzonen aufzuteilen. Dabei können Sie zwischen 2-Feld, 4-Feld und 8-Feld Lösungen auswählen.

Ideal zur Anpassung des Bearbeitungstisches an unterschiedliche Werkstückgrößen bei gleichzeitig optimiertem Vakuum.

Perfekt für Sonderanwendungen

CNC 5 Achs Black Matrix: Stark bei jeder Anwendung, durch nützliche Extras
Die Black Matrix ist dank flexibler Optionen perfekt ausgelegt für die Verarbeitung von verschiedenen Materialien

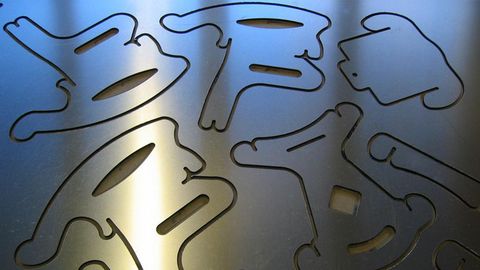

Die Black Matrix ist perfekt ausgelegt für die Verarbeitung von Metallen, Verbundmaterialien und Kunststoffen

Stark bei jeder Anwendung, durch nützliche Extras

Die PRO-MASTER Black Matrix ist dank flexibler Optionen perfekt ausgelegt für die Verarbeitung von:

  • NE-Metallen
  • Verbundmaterialien (z.B.: ALUCOBOND)

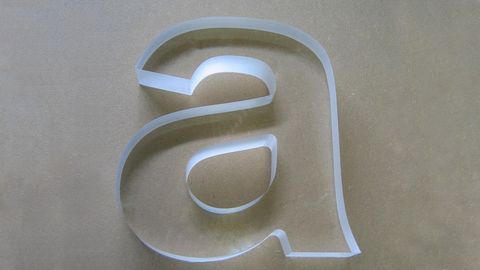

  • Kunststoffen

Dank der "ColdGun" bleiben Ihr Werkstück und der Fräser immer kühl. Damit sorgt diese Option auch für extrem lange Werkzeugstandzeiten. Alternativ dazu bietet die Minimalmengenschmierung die Möglichkeit beim Bearbeiten Trennmittel feinst dosiert einzusetzen.

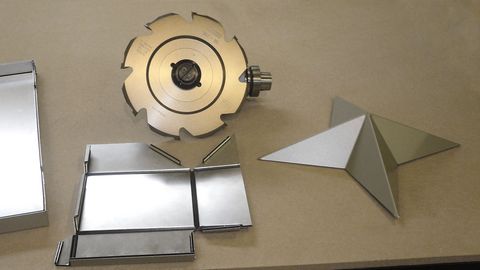

Durch den Einsatz von V-Nut-Fräsern und Sägeblättern auf HOLZ-HER Wechselaggregaten können zudem Prozesszeiten erheblich minimiert werden.

Schlosskastenfräser für Türenprofis

Schlosskastenfräser für Türenprofis
Effektive Bearbeitung von Tür- und Rahmenbauteilen

Schlosskasten Fräsen

Durchzugsstarke Fräsmotoren am optionalen Horizontalfräsaggregat machen die PRO-MASTER Serie zum absoluten Türenprofi. In der 5-Achs Ausführung übernimmt das Fräsaggregat natürlich auch diese Aufgabe.

  • Passend dazu bietet HOLZ-HER eine breite Auswahl an leistungsstarken und zuverlässigen Wechselaggregaten für alle Einsatzgebiete.

Laserpointer serienmäßig

Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf

Laserpointer zum genauen Positionieren der Vakuumsauger bzw. zum Abfahren der Werkstückkontur, jeweils rechts und links am Bearbeitungskopf angebracht.

Konturlaser – die umfassende Positionierlösung

Konturlaser – die umfassende Positionierlösung
Konturlaser – die umfassende Positionierlösung

Konturlaser – projiziert die komplette Werkstückkontur und alle benötigten Vakuumsauger gleichzeitig sowie alle Konsolenpositionen ohne Einschränkung bei der Anzahl der zu projizierenden Linien.

Variable Sicherheitskonzepte

3-Feld-Trittmatten oder Sicherheits-Bumper

Moderne Sicherheitskonzepte lassen Ihnen die Wahl zwischen patentierten 3-Feld-Trittmatten oder Sicherheits-Bumper. Damit können HOLZ-HER Bearbeitungszentren individuell und sicher auf Ihre Betriebssituation abgestimmt werden..

Effiziente Vakuumtechnik

Extrem leistungsstarke und effiziente Vakuumpumpen
ECO VAC

Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.

Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.

Flexible Absaugung

Flexible Absaugung – auf acht Positionen programmierbar

Flexible Absaugung – auf acht Positionen programmierbar

Am Bearbeitungskopf vollautomatisch auf acht Positionen positionierbar, zur maßgenauen Anpassung der Haube auf die Werkstückhöhe. Somit ist eine optimale Absaugung der Späne garantiert.

Fahrbares Bedienpult

Fahrbares Bedienpult für HOLZHER CNC Bearbeitungszentren

Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet standardmäßig für alle PRO-MASTER Modelle ein fahrbares Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.

Gut zu wissen

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.

Mehr erfahren


Energiesparen leichtgemacht

Mit dem intelligenten Energiemanagement ECO MODE für HOLZ-HER CNC Maschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.
